產品結構及問題現象

工藝目的： 1 、 對 NTC 進行覆蓋點膠， 實現膠水固化后完全覆蓋， 無氣泡， 無氣孔。

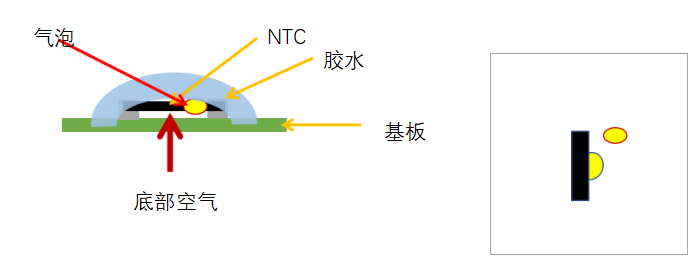

不良現象： 膠水覆蓋 NTC 點膠，膠水固化后再 NTC 旁邊，或者膠水中會出現個別右圖中氣泡現象。

結構分析

結構工藝：

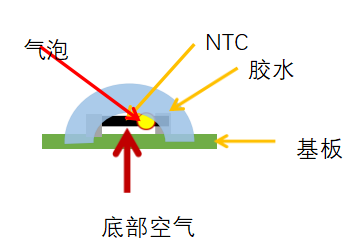

1 、 對貼片 NTC 電阻進行覆蓋型點膠； 膠水垂直四周進行點膠工藝 后 ， NTC 垂直底部會包封一部分空氣， 四周膠水對空氣進行擠壓， 會壓縮在本體底部聚集。

2 、膠水進行固化， UV 爐因?yàn)楣ぷ鲿?huì)產生一定的溫度； 其中溫度預 計會在 50℃ ~70℃左右； 點膠結構會由 25℃變化到 70℃ ,    同時伴  隨著膠水反應固化放熱。

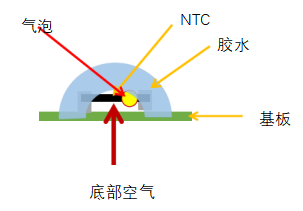

氣泡的現象是因?yàn)?/span> NTC底部空氣， 收到溫度變化體積增大，進而外溢的過 程； 在外溢過程中，膠水固化過程， 隨機造成氣泡的大小和位置。

對策

對策一： 通過點膠工藝改變， 將 NTC 底部全面填充， 排空。

對策二： 降低δT,膠水固化后， 氣泡壓縮在 NTC 體積以內。

對策一實現的基礎

1 、 若實現 NTC 底部填充，膠水需要有一定的流動性或者溢膠現象。

2 、 滿足上述條件同時，膠水的觸變性及粘度要進行設計，保證 NTC 全 面覆蓋膠水坍塌比。

風險：光固化膠水，在本體底部未接收光線導致未固化， 液態裝膠水可 能隱患評估

概念：

1 、 此應用膠水屬于非牛頓流體；

2 、 具有剪切變稀，粘溫線性關系特點

觸變指數與粘度指標配合，結合粘溫關系，尋求滿足各指標

的合理狀態。

補充定義：

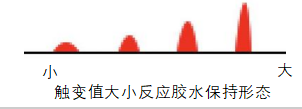

1 、觸變指數又稱觸變系數 、 搖變指數，反映流體在剪切力

  2 、 粘度是流體粘滯性的一種量度，是流體流動力對其內部 摩擦現象的一種表示

對策二實現的基礎

1 、 高觸變及高粘度膠水，有效增加膠水內部張力， 降低空氣膨脹力

2 、 降低膠水固化過程中整體期間δT 的變化 。盡可能點膠器件溫度與固 化過程環境溫度的變化差。

應對措施：

1 、提高點膠時候的溫度，借助膠水的粘溫變化，最大化壓縮貨減少NTC 本 體底部空氣

2 、 點膠環境溫度與固化溫度越接近， 能夠有效降低氣泡現象產生。

二：通過降低固化爐的環境溫度 。 實現

總結：

根據以上分析，對產生氣泡現象的原因及機理進行了定義與表述； 解決問題的對策圍繞機理進行調整； 可以結合實際情況，對工藝進行優化調整，找到控制合適配置參數。

基于之前溝通的建議，在現有產線基礎上，通過在 UV 固化爐前，增加冷光源，對膠水盡心干預固化， 解決思路，是分段降低δT;此方案關鍵控制點：A 、 點膠后至冷光源照射預估化， 中間時間盡可能縮短； B 、冷光源功率對應膠水照射的時間；
