研究目的

通過膠黏劑粘接基礎理論，分析界面環境在粘接過程中影響因素；經過 實驗論證，驗證表面處理在電子制造點膠制程中的作用及目的。

粘接基理

粘接：是不同材料界面間接觸后相互作用的結果。

影響素：被粘物與粘料的界面張力、表面自由能、官能基團性質、界面間反應 等都影響膠接

粘接理依據

吸附理論：粘接力的主要來源是粘接體系的分子作用力，即范德化引力和氫鍵力。

化學鍵形成理論：膠粘劑與被粘物分子之間除相互作用力外，有時還有化學鍵產生

弱界層論：當液體膠粘劑不能很好浸潤被粘體表面時，空氣泡留在空隙中而形 成弱區。

擴散理論：兩種聚合物在具有相容性的前提下，當它們相互緊密接觸時，由于 分子的布朗運動或鏈段的擺產生相互擴散現象

靜

理論：當膠粘劑和被粘物體系是

一種電子的接受體-供給體的組合形式時， 電子會從供給體（如金屬）轉移到接受體（如聚合物），在界面區兩側形成了  雙電層，從而產生了靜電引力。

機械作用力理論：從物理化學觀點看，機械作用并不是產生粘接力的因素， 而是增加粘接效果的一種方法。

影響膠粘劑粘接強度的物理因素

表面粗糙度：當膠粘劑良好地浸潤被粘材料表面時（接觸角θ<90° ),表面的 粗糙化有利于提高膠粘劑液體對表面的浸潤程度，增加膠粘劑與被粘材料的接 觸點密度，從而有利于提高粘接強度。

表面處理：粘接前的表面處理是粘接成功的關鍵，其目的是能獲得牢固耐久的接 頭。由于被粘材料存在氧化層（如銹蝕）、鍍鉻層、磷化層、脫模劑等形成的“弱邊界層”，被粘物的表面處理將影響粘接強度。

 滲透：受環境氣氛的作用，常常被滲進一些其他低分子物。  ,對于多孔性被粘物, 低分子物還可以從被粘物的空隙?毛細管或裂縫中滲透到被粘物中,進而侵入到   界面上,使接頭出現缺陷乃至破壞?

影響膠粘劑粘接強度的化學因素

極性：膠粘劑和被粘體分子的極性影響著粘接強度，但并不意味著這些分子極 性的增加就一定會提高粘接強度。  改變界面區表面的極性對膠黏劑界面粘接影 響很大。

基材分析

聚酰亞胺（PI ）

含有酰亞胺基鏈節的芳雜環高分子化合物。

物理性能：表面平整 ，收縮率小，耐油、耐酸和耐有機溶劑

化學性能 ：典型的離型分子結構，屬于非極性材料，表面能比較低。

粘接影響因素

表面污染物及疏松層                    表面能                           接觸表面積

粘接強度保障要素

表面處理的作用及效果

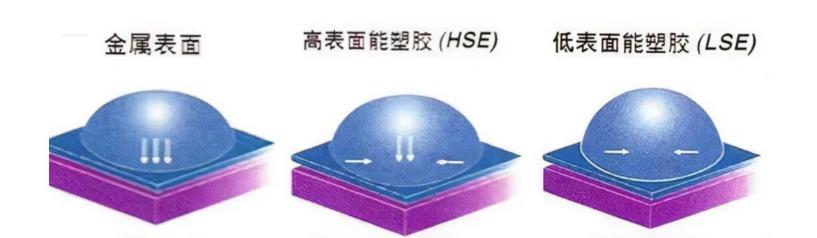

表面能越高越有利于提高材料附著力

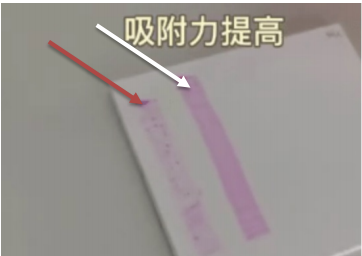

達因筆實測等離子表面處理后的附著力

實驗設計：

1、達因筆涂覆與基材表面，測試墨水積聚一處(表示固體表面能低于墨水 表面能）

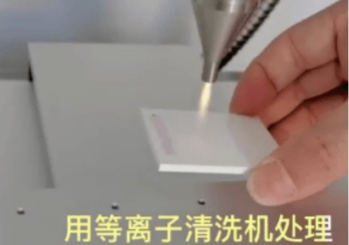

2、對基材進行表面等離子處理。

3、達因筆涂抹等離子處理過區域與第一步區域進行對比；

4、得出結論

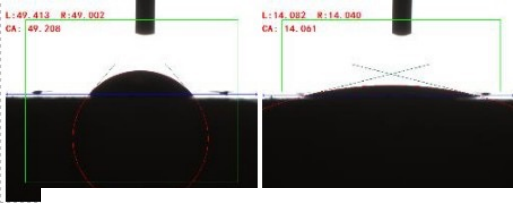

接觸角測量法論證表面處理

實驗設計：

1、實驗基材滴純水，測量液體接觸角。

2、對基材進行表面等離子處理。

3、對處理過基材表面滴等量純水；測量液體接觸角

4、對比實驗測試結論

處理前接觸角數據：43.707  49.208  48.357  46.122  40.49

處理后接觸角數據：15.105  14.624  17.987  14.061  14.834

總結結論

FPC 在電子制造領域使用越來越普遍 ，F(xiàn)PC的前制程工藝環節較多；后段SMT 制程點膠工藝會受到前制程復雜工藝對界面造成不同的影響因素，導致 粘接以及后期持續粘接力壽命維持的影響較大；因此點膠前對界面進行表面  處理，降低界面存在的變量，是粘接實現的有效保障。FPC 等離子處理可以實現：殘膠及有機污染物/氧化物清除，基材表面粗糙化 處理，碳化物清除，微孔處理等隱患消除，提供更可靠的粘接界面。

論：表面處理在點膠制程前段雖然不是點膠效果實現的必要手段；如果 制造過程中采用前處理，可以有效地提高粘接界面的一致性，對粘接后的 性能提供一致性粘接品質的保障，也是提高品質良率以及后期粘接可靠性 的有效措施。
